螺旋焊管的生產(chǎn)工藝

　　螺旋焊管也是焊管設(shè)備中的一種，它的強度一般比直縫焊管高，能用較窄的坯料生產(chǎn)管徑較大的焊管，還可以用同樣寬度的坯料生產(chǎn)管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~%，而且生產(chǎn)速度較低。因此，較小口徑的焊管大都采用直縫焊，大口徑焊管則大多采用螺旋焊。

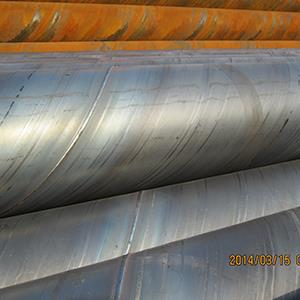

　　螺旋焊管生產(chǎn)工藝：是以帶鋼卷板為原材料,經(jīng)常溫擠壓成型,以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫焊管。

　　1、原材料即帶鋼卷，焊絲，焊劑。在投入前都要經(jīng)過嚴(yán)格的理化檢驗。

　　2、帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成焊管后采用自動埋弧焊補焊。

　　3、成型前，帶鋼經(jīng)過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。

　　4、采用電接點壓力表控制輸送機兩邊壓下油缸的壓力，確保了帶鋼的平穩(wěn)輸送。

　　5、采用外控或內(nèi)控輥式成型。

　　6、采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯邊量和焊縫間隙都得到嚴(yán)格的控制。

　　7、內(nèi)焊和外焊均采用美國林肯電焊機進(jìn)行單絲或雙絲埋弧焊接，從而獲得穩(wěn)定的焊接規(guī)范。

　　8、焊完的焊縫均經(jīng)過在線連續(xù)超聲波自動傷儀檢查，保證了%的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報警并噴涂標(biāo)記，生產(chǎn)工人依此隨時調(diào)整工藝參數(shù)，及時消除缺陷。

　　9、采用空氣等離子切割機將焊管切成單根。

　　10、切成單根焊管后，每批焊管頭三根要進(jìn)行嚴(yán)格的首檢制度，檢查焊縫的力學(xué)性能，化學(xué)成份，溶合狀況，焊管表面質(zhì)量以及經(jīng)過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產(chǎn)。

　　11、焊縫上有連續(xù)聲波探傷標(biāo)記的部位，經(jīng)過手動超聲波和X射線復(fù)查，如確有缺陷，經(jīng)過修補后，再次經(jīng)過無損檢驗，直到確認(rèn)缺陷已經(jīng)消除。

　　12、帶鋼對焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經(jīng)過X射線電視或拍片檢查。

　　13、每根焊管經(jīng)過靜水壓試驗，壓力采用徑向密封。試驗壓力和時間都由焊管水壓微機檢測裝置嚴(yán)格控制。試驗參數(shù)自動打印記錄。

　　14、管端機械加工，使端面垂直度，坡口角和鈍邊得到準(zhǔn)確控制。
